От эскиза до технического рисунка (KA4.1.4)

Статус: каноническая рабочая редакция; автор базового материала требует уточнения.

Эскиз или fashion-иллюстрация служат для того, чтобы передать эмоции, сформулировать впечатление, которое должна производить будущая модель. Задача технического рисунка – описать требования, конструкцию и характеристики изделия так, чтобы замысел команды однозначно прочитали на производстве. Технический рисунок должен отображать каждую деталь изделия максимально четко, каждая вытачка и расположение пуговиц – быть именно такими, какими вы хотите их видеть в результате.

Технический рисунок не заменяет лекала, табель мер, конфекционную карту или технологическую последовательность. Он является визуальным интерфейсом между продуктовым замыслом и технической разработкой: показывает, что именно должно быть построено и воспроизведено, но не всегда содержит все размеры, материалы и способы обработки. Чем сложнее изделие, тем важнее связать рисунок с остальными документами по коду модели и версии.

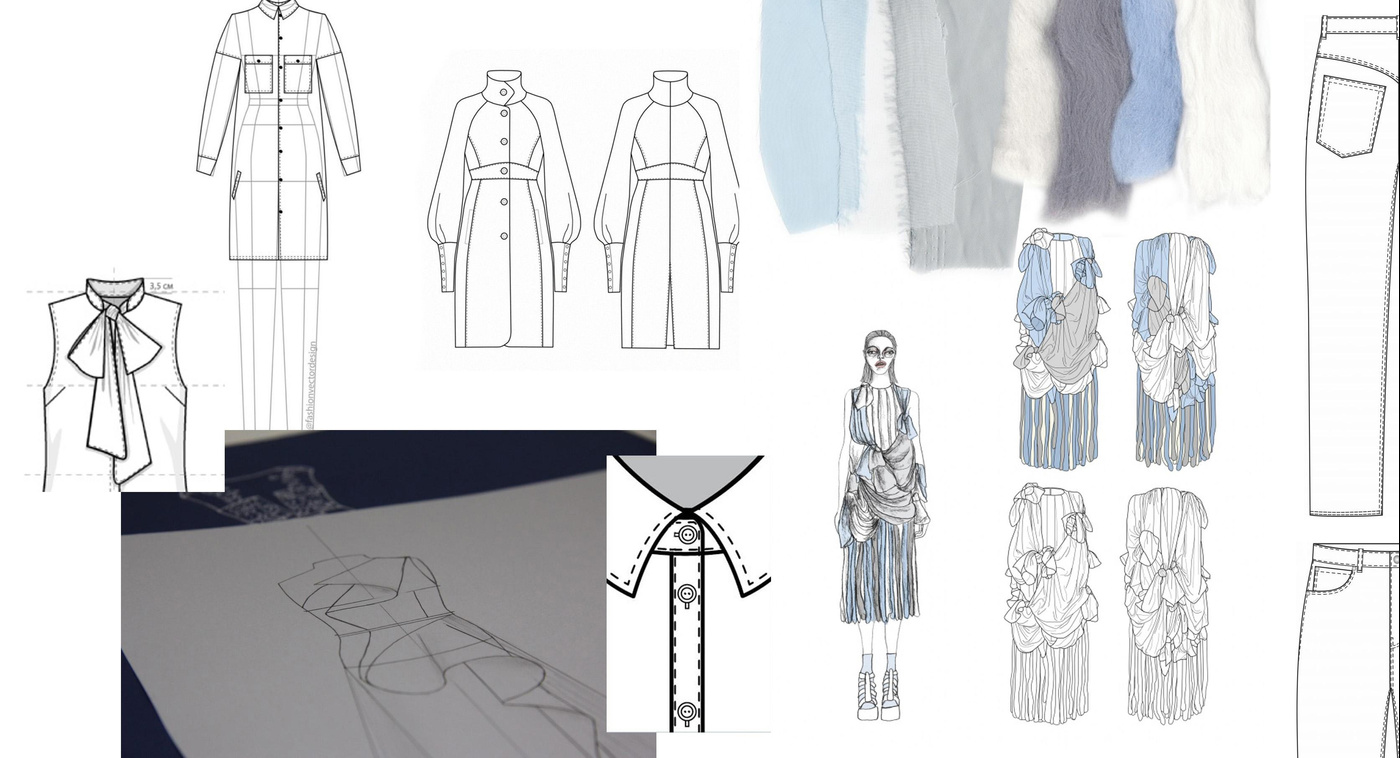

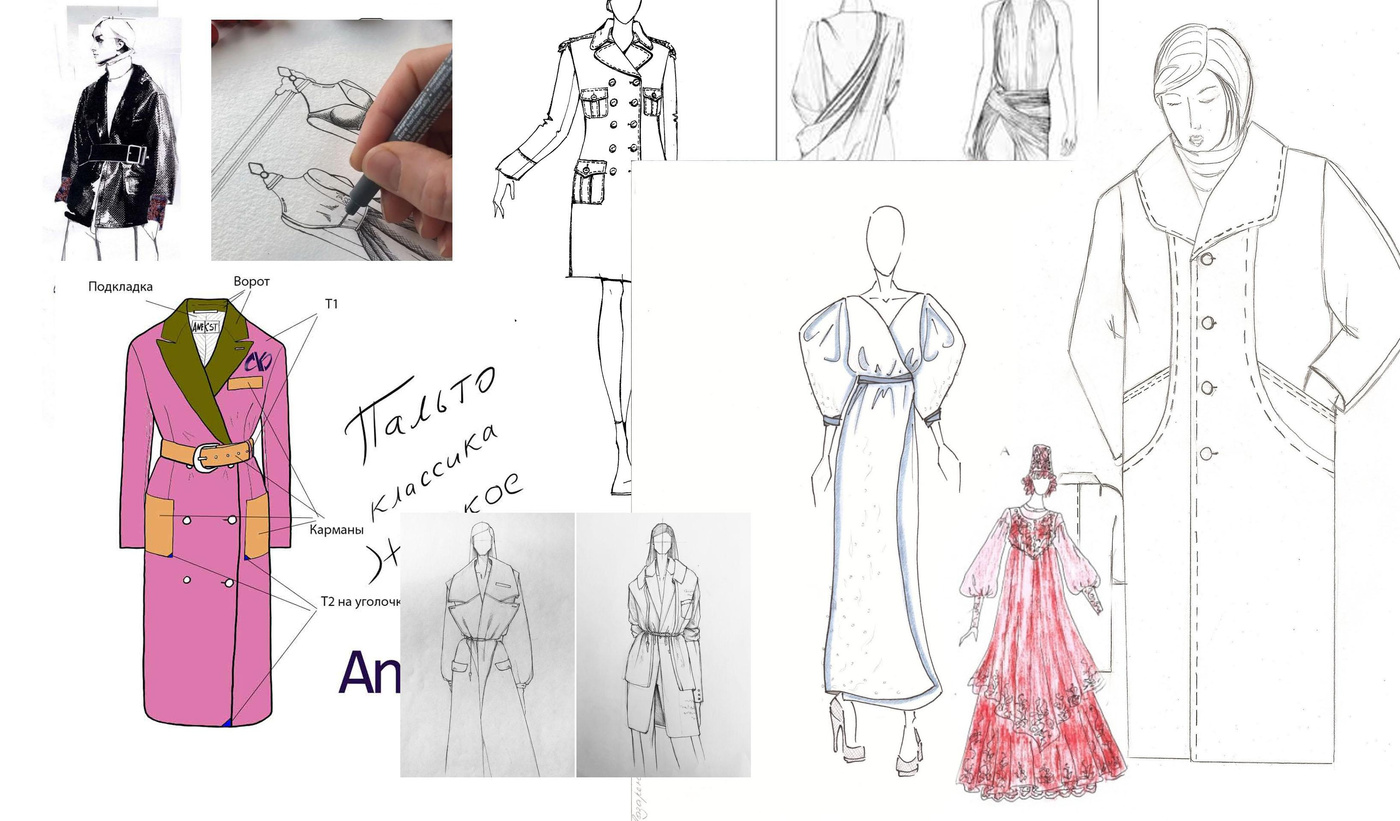

Эскиз:

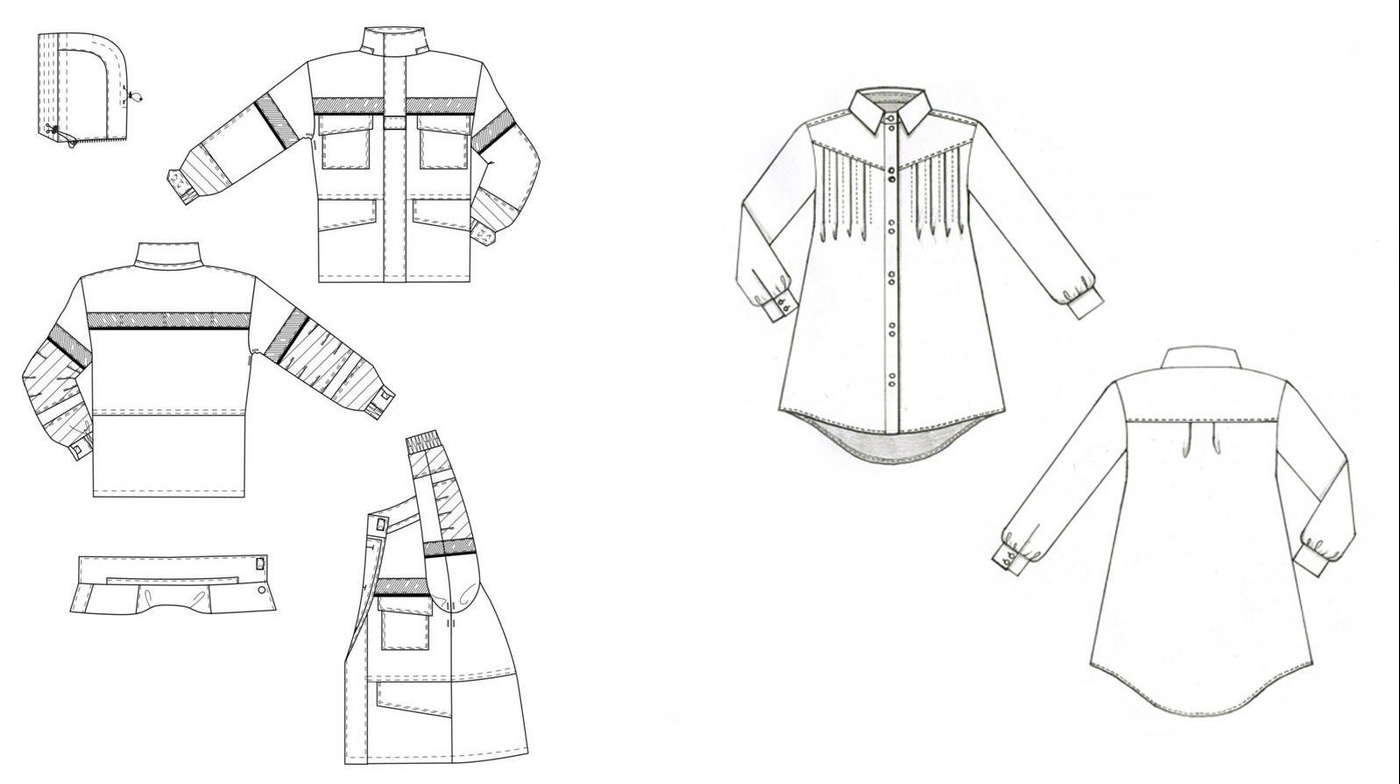

Технический рисунок:

Мы собрали несколько советов по созданию технического рисунка, но важно помнить, что, хоть в нем и допускается чуть меньше экспрессии, чем в эскизе, это все-таки творческий процесс.

• Выберите сервис для создания рисунков. Конечно, можно воспользоваться бумагой и карандашом, но когда критически важна точность и симметрия, лучше обратиться, например, к Adobe Illustrator. В Иллюстраторе масса возможностей, а на выходе вы получите векторное изображение (инструкции по использованию смотрите здесь и здесь). Также есть специальные конструкторы, которые подойдут для новичков или для создания простых моделей (например, Femuse). Шаблоны фигур для отрисовки в Иллюстраторе: https://fvdesign.org/shablony/

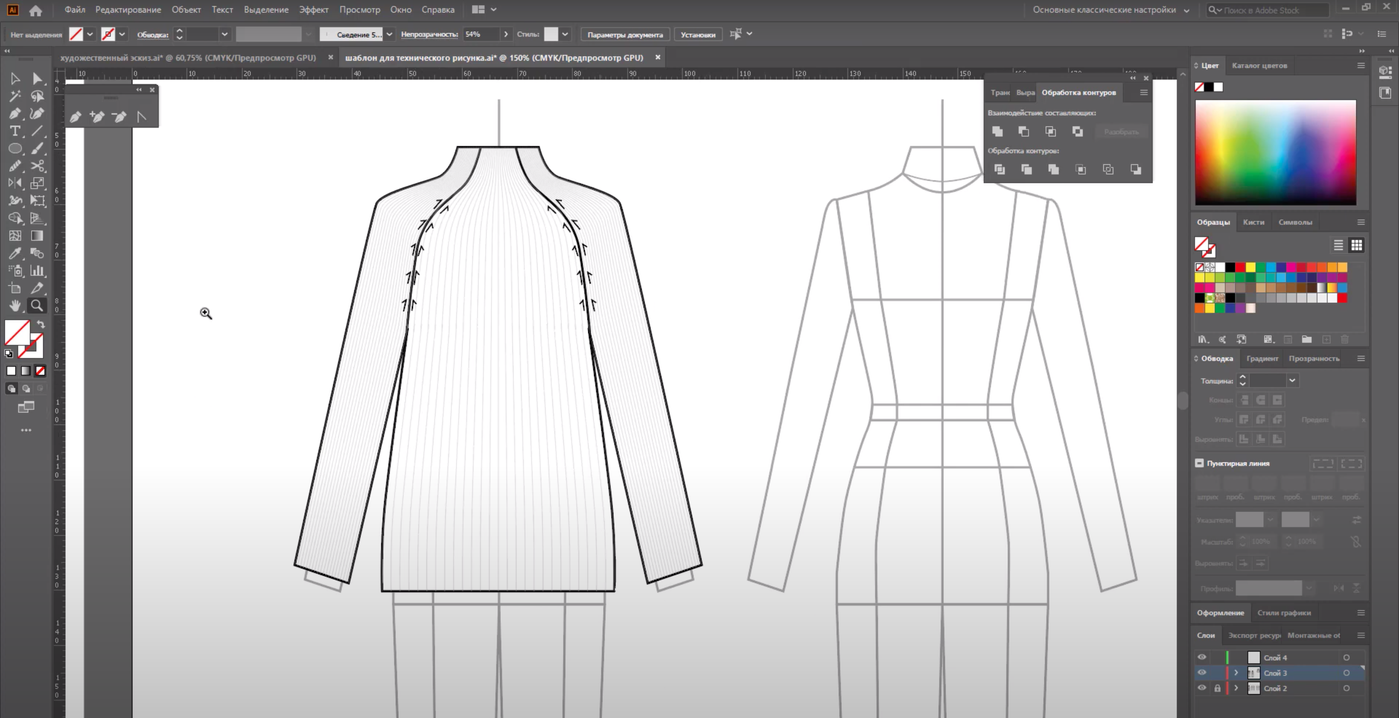

Adobe Illustrator:

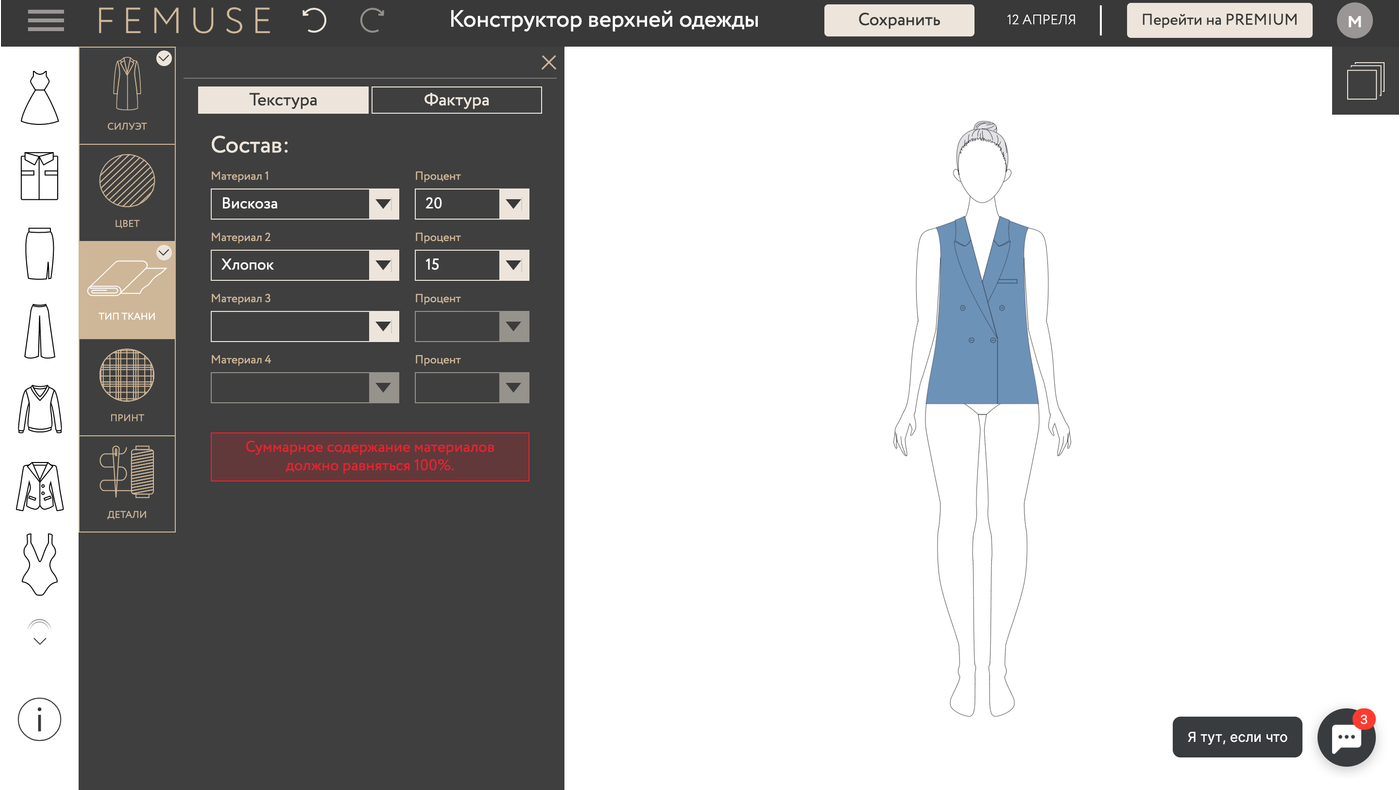

Femuse:

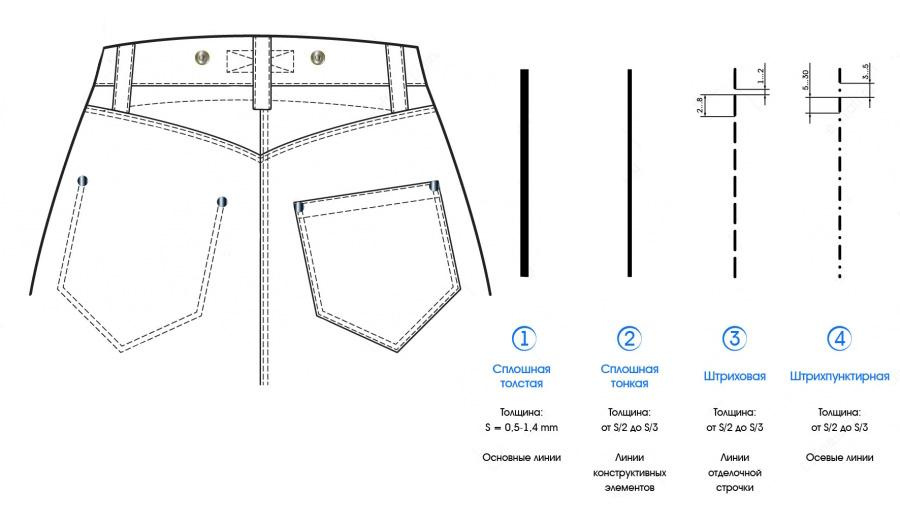

• Используйте разные линии. Для обозначения линии шва или границ элемента применяется сплошная линия, а для строчек – пунктирная.

• Изобразите изделие с нескольких сторон (обычно достаточно передней и задней).

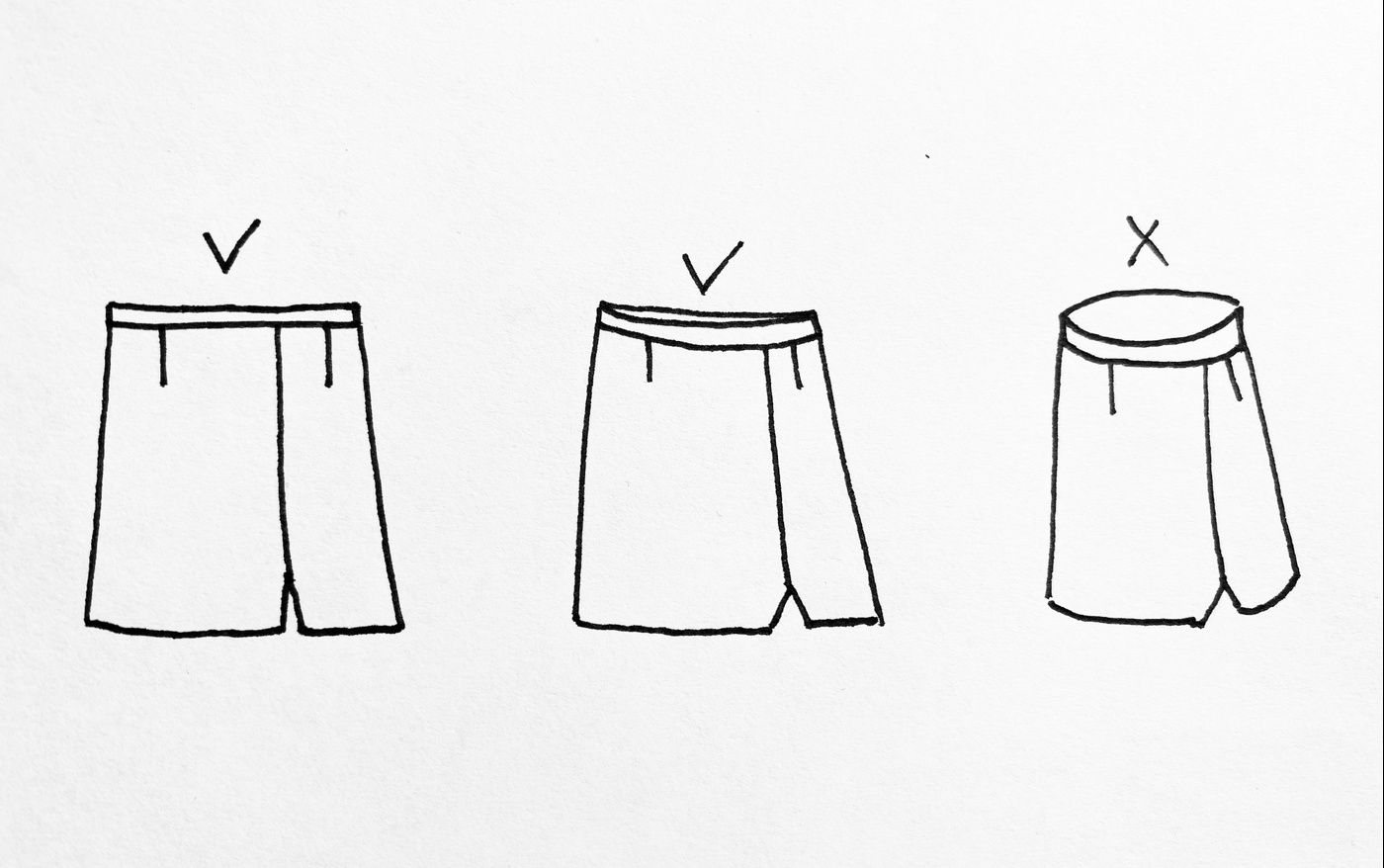

• Не добавляйте объем: рисунку лучше быть «плоским». Не нужно излишне подчеркивать формы тела – оставим это для эскиза. (пример ниже показывает нежелательную объемную подачу и не должен использоваться как эталон)

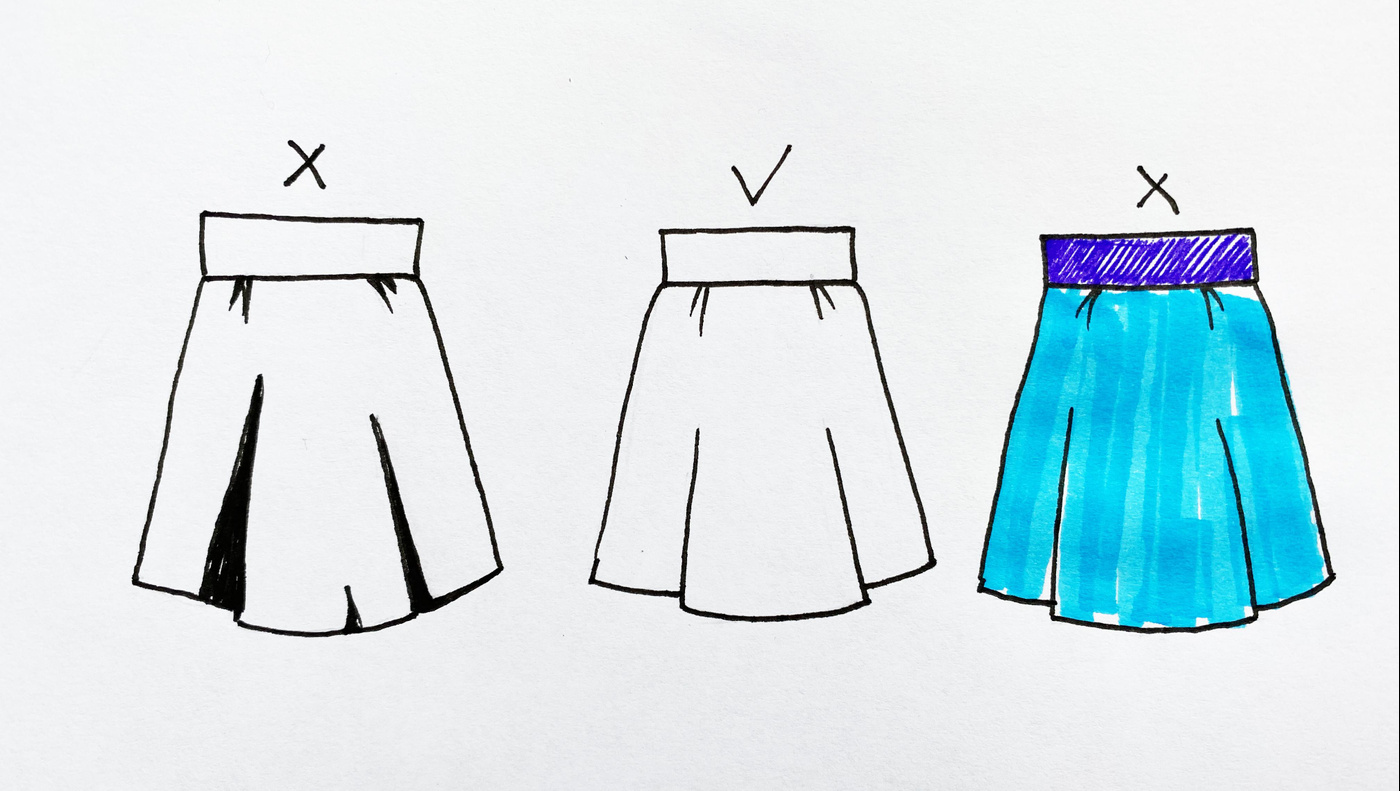

• Также не стоит перебарщивать с «раскрашиванием» изделия, а от прорисовки теней и вовсе нужно отказаться.

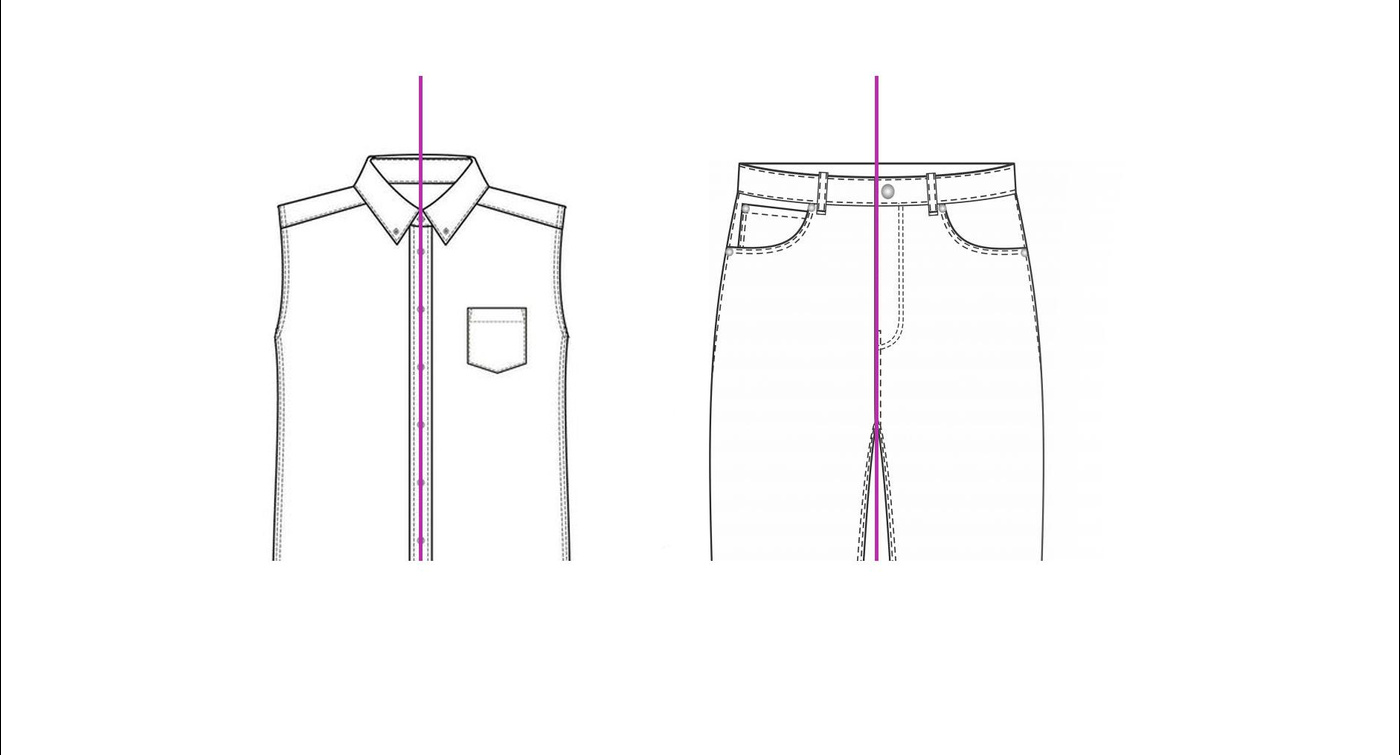

• Не забывайте соблюдать центровую линию.

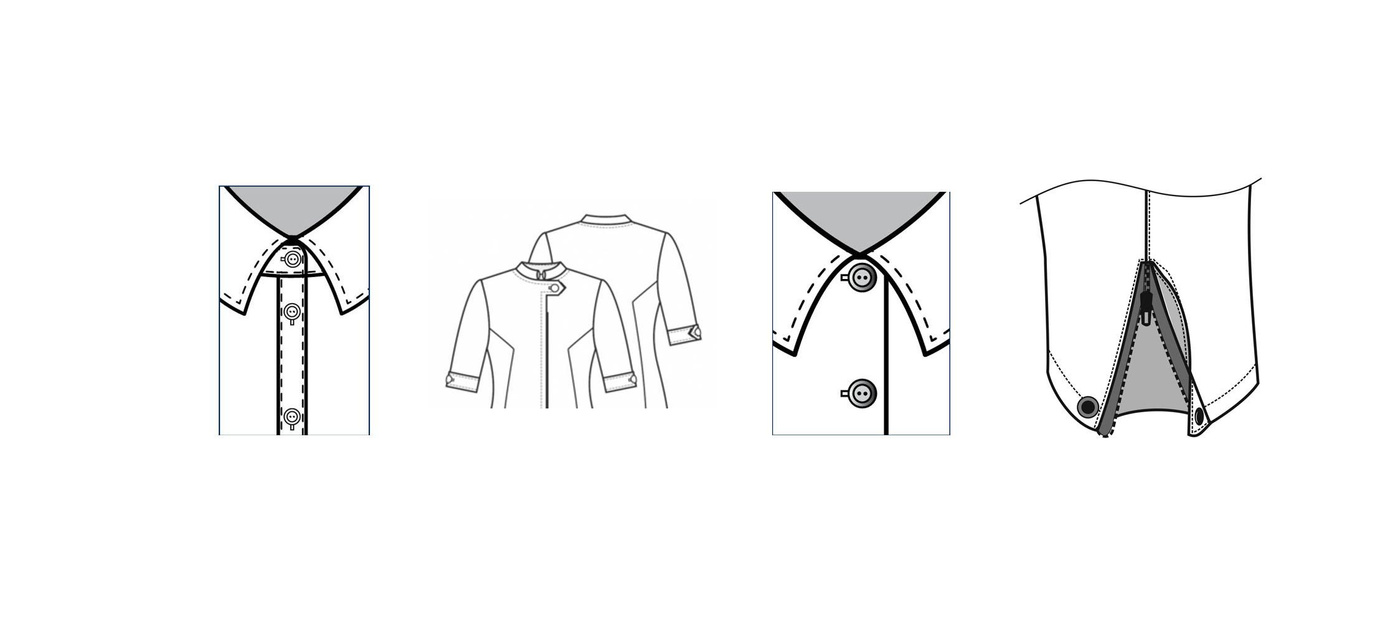

• Внимательно проработайте детали отделки (направление молнии, петли и прорези для пуговиц и прочее).

• Не пропускайте линии швов и строчек – все они должны быть законченными и находиться в нужных местах.
• Не перегружайте рисунок, постарайтесь сделать его максимально понятным и чистым, линии должны быть одной толщины. Не стоит, например, заигрывать со складками, если их предполагается много. Намечайте только те линии, которые необходимо будет воспроизвести при пошиве.

Что должно быть видно на техническом рисунке

Минимальный состав определяется изделием, но обычно включает:

• вид спереди и сзади; при необходимости - вид сбоку, изнанку или разложенное состояние;
• силуэт и пропорции без художественного искажения;
• конструктивные линии, членения, вытачки, рельефы, кокетки и складки;
• горловину, воротник, борта, застежки и направление их работы;
• карманы, клапаны, пояса, манжеты и другие функциональные детали;
• линии швов, видимые строчки и отделку;
• расположение фурнитуры и количество повторяющихся элементов;
• увеличенные выносные узлы там, где общего вида недостаточно;
• обозначение варианта модели, цвета, кода и версии;
• текстовые примечания к тем решениям, которые нельзя прочитать по линии однозначно.

Масштаб может быть условным, но взаимное расположение деталей не должно вводить в заблуждение. Если элемент критичен для внешнего вида или функции изделия, он либо показывается, либо получает явную ссылку на соответствующий узел в техническом пакете.

Передача между ролями

Дизайнер переводит замысел в ясное изображение, отмечает признаки, которые нельзя потерять, и отвечает на продуктовые вопросы.

Продакт-менеджер проверяет соответствие рисунка ассортиментной матрице, коду модели, ценовому уровню, календарю и составу технического пакета.

Конструктор читает рисунок как вход в разработку конструкции, выявляет противоречия и формулирует вопросы о форме, посадке и размерах.

Технолог проверяет промышленную реализуемость узлов, оборудования, обработки и последовательности сборки.

Производственная площадка получает уже согласованную версию. Она не должна угадывать, является линия швом, декоративной строчкой, краем детали или художественным приемом.

В маленьком бренде рисунок может готовить один человек. Однако приемка должна проходить как минимум в двух оптиках: соответствует ли он замыслу и достаточно ли однозначно читается технической ролью.

Проверка перед передачей

Технический рисунок готов к работе, если:

• модель однозначно опознается по коду и версии;
• показаны все стороны и узлы, необходимые для понимания;
• перед и спинка согласованы между собой;
• симметрия или намеренная асимметрия читаются однозначно;
• линии швов, строчек и краев различимы;
• количество и положение фурнитуры не противоречат спецификации;
• детали на общем виде совпадают с увеличенными узлами;
• рисунок соответствует утвержденному образцу либо явно показывает планируемое изменение;
• конструктор и технолог могут сформулировать задачу без восстановления замысла по переписке;
• рисунок связан с актуальными лекалами, материалами, табелем мер и протоколом согласования.

Если после передачи возникает вопрос, ответ должен не только уйти сообщением, но и изменить рисунок или связанный документ. Иначе в системе одновременно живут две версии решения: устная и зафиксированная.

Версии и формат хранения

Для каждого файла фиксируются код модели, дата, номер версии и ответственный. Векторный исходник хранится вместе с экспортом в распространенный формат, который сможет открыть подрядчик. При изменении узла важно обновлять не только картинку, но и зависимые документы, а прежнюю версию сохранять в истории, не оставляя ее действующей.

На стадиях XS и S допустим простой инструмент, если результат однозначен и управляем. На стадиях M и выше технические рисунки становятся частью единой библиотеки моделей и должны поддерживать переиспользование деталей, поиск по кодам, передачу между командами и связность с PLM, техпаком или другой системой данных.

Типовые ошибки

• художественная поза и объем скрывают реальные пропорции изделия;
• показан только перед, а решение спинки фабрика додумывает сама;
• отделочная строчка, линия шва и край детали изображены одинаково;
• мелкий критический узел не вынесен отдельно;
• рисунок противоречит конфекционной карте, лекалам или утвержденному образцу;
• после примерки изменили конструкцию, но рисунок сохранил старую версию;
• разные цветовые или конструктивные варианты не имеют собственных кодов;
• файл передан в формате, который подрядчик не может открыть или корректно распечатать;
• автоматическая или ИИ-генерация принята без проверки конструктора и технолога.

Связанные главы и DocKA

• KA4.1.7 Комплект лекал для производства
• KA4.1.8 Разработка изделия и комплект технической документации
• KA4.1.11 Технологическая подготовка производства
• DocKA4.1.4 - шаблон технического рисунка;
• DocKA4.1.4 - чек-лист приемки и передачи;
• DocKA4.1.4 - правила наименования и версий файлов.

Системная модель главы

RBS - требования. Технический рисунок должен без художественного искажения передавать производственно значимые признаки модели и быть однозначно связан с действующей версией технического пакета.

FBS - функции. Рисунок переводит замысел в технически читаемую форму, поддерживает согласование между ролями, выявляет противоречия и фиксирует утвержденное визуально-конструктивное решение.

SBS - компоненты. Код модели, виды изделия, линии, узлы, примечания, фурнитура, векторный исходник, экспортный файл, версия, технический пакет и связанные роли.

WBS - работы. Получить замысел, построить виды, отрисовать детали и узлы, добавить обозначения, проверить конструктивную согласованность, согласовать с ролями, присвоить версию и передать вместе с пакетом.

DSM - связи. Эскиз связан с техническим рисунком; рисунок - с конструкцией, материалами и технологией; версия рисунка - с лекалами, образцом и спецификацией; изменения - с журналом решений и производственной площадкой.
